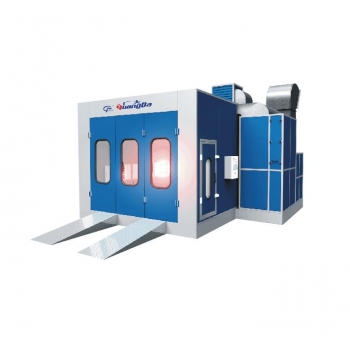

GD-6003水性漆烤房-長沙汽車烤漆房

外尺寸 （mm）

內尺寸

大門尺寸

總功率

7000*5500*3400

6900*3900*2700

3000*2700

40

房體系統

1、房體的內外板均為彩色噴涂滲鋅鋼板, 插口型聚苯乙烯EPS阻燃保溫板, 厚度為50mm,  是烤漆房專業房體墻板, 采用流水線生產一次復合成型, 并設置三開折疊式大門和側墻人行門, 大門為鈑金工藝制作, 大門、側門上均設置玻璃觀察窗, 人行門門扇設置壓力鎖, 解決了房內超壓問題, 整體結構密封牢固、色彩端莊, 保溫阻燃, 硬度高等優點;
2、地臺高280mm, 采用鍍鋅鋼板、鍍鋅模具成型拼裝結構, 配置鋼結構支架, 上鋪承重2排地格柵，3排防滑花紋板，行車地格柵的單輪承重可達1000kg，地臺側板為熱鍍鋅板，厚度1mm,拼裝式結構可根據安裝場地隨機調換， 機組可選擇進行左、右、后三面放置;
 3、上車坡: 配套2件900mm寬的整上車坡, 防滑花紋板制作;

送排風系統

1、采用引進西門子技術生產的YDW系列離心式風機, 此風機具有噪音低, 風量大, 耗能量少等優點:
a、送風機型號YDW4.5L; 流量:12500m3/h; 全壓800-710Pa; 轉速: 900rpm; 功率4KW; 2臺;
b、排風機型號YDW4-72型; 流量:18340m3/h; 全壓1572-1104Pa; 轉速: 1450rpm; 功率7.5KW; 1臺;
2、送排風柜由50mm方管焊接框架 柜板為鍍鋅板經專業模具沖壓成形，表面噴塑處理;

1、為適合水性油漆噴漆作業, 室內頂部兩側共設置兩排可調(方向可調)不銹鋼高速吹嘴, 數量36個, 由2臺離心式風機獨立送風. 每套送風裝置中設置兩道過濾層結構;
頂部吹嘴送風機: 兩臺頂置風機, 總風量18000-24000m3/h;  全壓:360Pa; 轉速: 1440r/min; 功率: 1.5kw; 數量: 2臺;
2、為適合水性油漆烘干作業, 室內設二套落地式干燥機: 用以縮短水性油漆的干燥時間和加強空氣流動的均勻性; 該裝置設置進口高壓力離心風機, 出口設有4個萬向調節(方向可調)不銹鋼吹嘴, 可吹出高速氣流;
干燥機吹嘴送風機: 兩臺YYF系列離心風機, 總風量2000m3/h; 型號: DE150; 風量: 1000m3/h; 全壓: 525Pa; 轉速: 2800r/min; 功率: 0.2kw; 數量: 2臺 內置電機;

凈化系統

采用精粗兩道過濾層結構: 粗效采用國產優質無紡棉, 能有效捕捉大于15μm的塵粒, 設置在發生柜進風口處, 有一活動門便于更換; 頂部高效過濾為立體噴膠式過濾棉, 有效捕捉大于4μm的塵粒. 頂棉托架采用C型鋼+鍍鋅管焊接而成,表面噴塑處理， 其特點：方便更換過濾棉、結構合理、美觀; 地棉過濾為玻璃纖維棉; TSP值: ≤1.4mg/m3;

2：頂棉托架 托架為方管鋼架，厚度為1.2mm，防銹力強，剛性好，美觀耐用，可反復拆裝，不容易損壞，便于更換過濾棉。

加熱系統

1：采用紅外線烤燈加熱方式, 房體兩側各配置4組×3kw固定式紅外線烤燈, 后墻配置2組×3kw固定式紅外線烤燈,共計30kw，每箱設有安全門。電熱轉換效率達95%以上，熱輻射滲透性強，能夠有效地提高油漆表面質量，無污染，無噪音，無電磁輻射。
2：反射罩 配有0.5mm厚的拋物面不銹鋼反射罩，有效提高熱能利用率。

照明系統

1：在房體的頂側部及兩側壁安裝照明燈組，頂側燈組呈45°角安裝，由32支36w菲利普燈管組成。
2：兩側壁燈有16支36w菲利普燈管組成，間隔垂直安裝在墻板內，室內光照度達1000lux以上。

環保系統

采用多種漆霧過濾裝置和活性炭吸附裝置，保證廢氣排放量達到******標準。

電控系統

1：采用微電腦程序操作，主要元件選用國內外知名品牌，主回路設有多重保護，自動顯示全部工作過程和故障狀態。
2：設有溫度時間設備，常溫噴漆，恒溫噴漆，烤漆開關，緊急停止開關，故障報警等。

環保柜內前處理采用玻璃纖維過濾氈進行漆霧處理, 外加干式活性碳環保裝置進行廢氣處理, 漆霧通過活性碳過濾層過濾廢氣中的有害物質, 朂后經排風口排出房外, 從而提供良好工作環境, 廢氣排放達到（大氣污染物綜合排放標準）GB16297-1996******標準。
