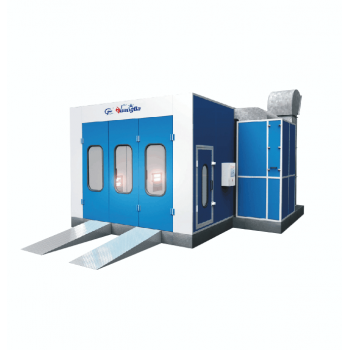

GD-6001烤漆房-長沙汽車烤漆房

外尺寸 （mm）

內尺寸

大門尺寸

總功率

7000*5300*3300

6900*3900*2600

3000*2600

29

房體系統

1、房體的內外板均為彩色噴涂滲鋅鋼板, 插口型聚苯乙烯EPS阻燃保溫板, 厚度為50mm,  是烤漆房專業房體墻板, 采用流水線生產一次復合成型, 并設置三開折疊式大門和側墻人行門, 大門為鈑金工藝制作, 大門、側門上均設置玻璃觀察窗, 人行門門扇設置壓力鎖, 解決了房內超壓問題, 整體結構密封牢固、色彩端莊, 保溫阻燃, 硬度高等優點;
2、地臺高280mm, 采用鍍鋅鋼板、鍍鋅模具成型拼裝結構, 配置鋼結構支架, 上鋪承重2排地格柵，3排防滑花紋板，行車地格柵的單輪承重可達1000kg，地臺側板為熱鍍鋅板，厚度1mm,拼裝式結構可根據安裝場地隨機調換， 機組可選擇進行左、右、后三面放置;
 3、上車坡: 配套2件900mm寬的整上車坡, 防滑花紋板制作;

送排風系統

1、采用引進西門子技術生產的YDW系列離心式風機, 此風機具有噪音低, 風量大, 耗能量少等優點:
a、送風機型號YDW4.5L; 流量:12500m3/h; 全壓800-710Pa; 轉速: 900rpm; 功率4KW; 2臺;
b、送風柜由50mm方管焊接框架 柜板為鍍鋅板經專業模具沖壓成形，表面噴塑處理;

凈化系統

采用精粗兩道過濾層結構: 粗效采用國產優質無紡棉, 能有效捕捉大于15μm的塵粒, 設置在發生柜進風口處, 有一活動門便于更換; 頂部高效過濾為立體噴膠式過濾棉, 有效捕捉大于4μm的塵粒. 頂棉托架采用C型鋼+鍍鋅管焊接而成,表面噴塑處理， 其特點：方便更換過濾棉、結構合理、美觀; 地棉過濾為玻璃纖維棉; TSP值: ≤1.4mg/m3;

加熱系統

1：紅外線管 共有12組紅外線燈箱，房體兩側各配置4組×2kw固定式紅外線烤燈, 后墻配置2組×2kw固定式紅外線烤燈,共計20kw; 每箱設有安全門。電熱轉換效率達95%以上，熱輻射滲透性強，能夠有效地提高油漆表面質量，無污染，無噪音，無電磁輻射。
2：反射罩 配有0.5mm厚的拋物面不銹鋼反射罩，有效提高熱能利用率。

照明系統

1：燈管 24支18w的ＫＥＤ燈管，光照度為800Lux。
2：燈盤 燈盤采用鍍鋅板焊制而成，經噴塑處理，剛度大，反復拆裝不易變形，表面光亮，顏色均勻，耐熱不易變色

電控系統

采用微電腦程序操作, 主回路設有多重保護, 自動顯示全部工作過程和故障狀態; 設有溫度時間設備、風機開關、烤漆開關、照明開關、停止開關、緊急停止開關、故障報警、累時器等
